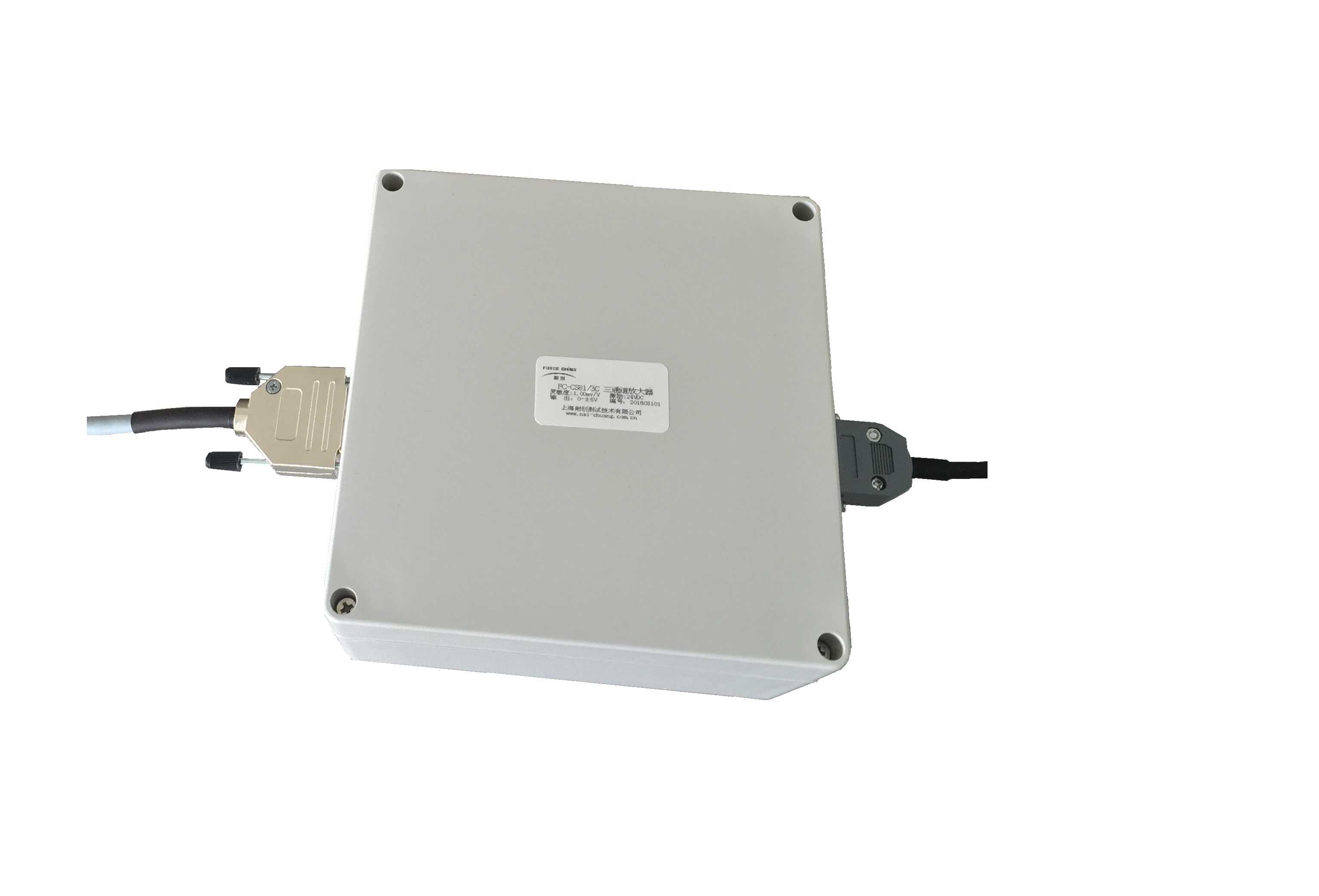

FC-CS81/3C三通道直流電壓/電流變送器（放大器）

簡介：
FC-CS81/3C是三軸力傳感器設計的高精度可靠性多輸出電壓/電流變送器；
供電電源：24Vdc
輸出形式有：0~±5V，0~±10V，4~12~20mA
放大器輸入靈敏度為0.3~3.0mV/V
(注釋：mV/V為傳感器標稱靈敏度，舉例說明：某放大器參數0.3mV/V 輸出0~±5V，內部給傳感器供電5V
即：5V*0.3mV/V=1.5mV 放大到5V，5000mV/1.5mV=3333.3倍)
CS81/3C可與各種量程的三軸力傳感器配套使用，實現對力的測量和變送轉換；
CS81可接入1只三軸力傳感器，特別適用于配套三軸力變送輸出；

性能特點：
多種形式的標準模擬量輸出，方便用戶選擇；
鑄鋁噴塑防水外殼，外形美觀，防塵防水，結實堅固；
抗電磁干擾能力強，適用復雜電磁環境；
零點滿度輸出可調，方便調整；
可配套各種壓阻式傳感器使用；

技術指標：
變送精度誤差：<0.1%
輸出：0~5V，0~10V，0~&plusmn;5V，0~&plusmn;10V，4~20mA，4~12~20mA可選
負載能力：>100k&Omega;@電壓輸出，<500&Omega;@電流輸出
電源：24Vdc &plusmn;10%
外形尺寸：L150*W100*H55
工作溫度：-20℃~70℃
存儲溫度：-40℃~75℃

接線：
電源&輸出端（單板）：
Vin電源正， GND電源負， AGND輸出負 Vout輸出正(電壓)
Vin電源正， GND電源負， AGND輸出負  Iout 輸出正(電流)   COM 屏蔽
輸入端：E+激勵正，S+信號正，S-信號負，E-激勵負

外部接線
FC-CS81/3C-A
DB15快插頭輸入&輸出；傳感器端DB15輸入，放大器端8芯線輸出；
FC-CS81/3C-B
M12*5芯航空快插輸入，M20*8芯快插輸出；

調試：
ZERO ：零點調試 傳感器接入供電，傳感器空載負荷為零狀態下，調節ZERO電位器旋鈕將輸出調到 0V
SPAN ：滿度調試 傳感器接入供電，傳感器加載力值到滿量程F.S.或80%F.S. ,調節SPAN電位器，將輸 出電壓調到滿量程對應電壓或80%對應值；
